Kjennetegn og bruk av dype sporkulelager, vinkelkontakt kulelager og skyvekulelager

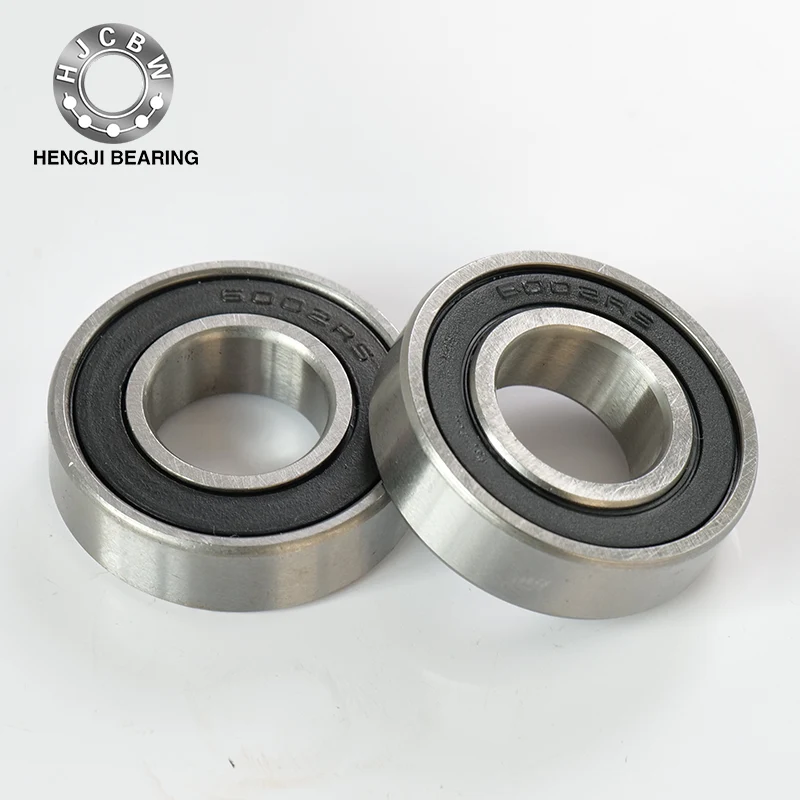

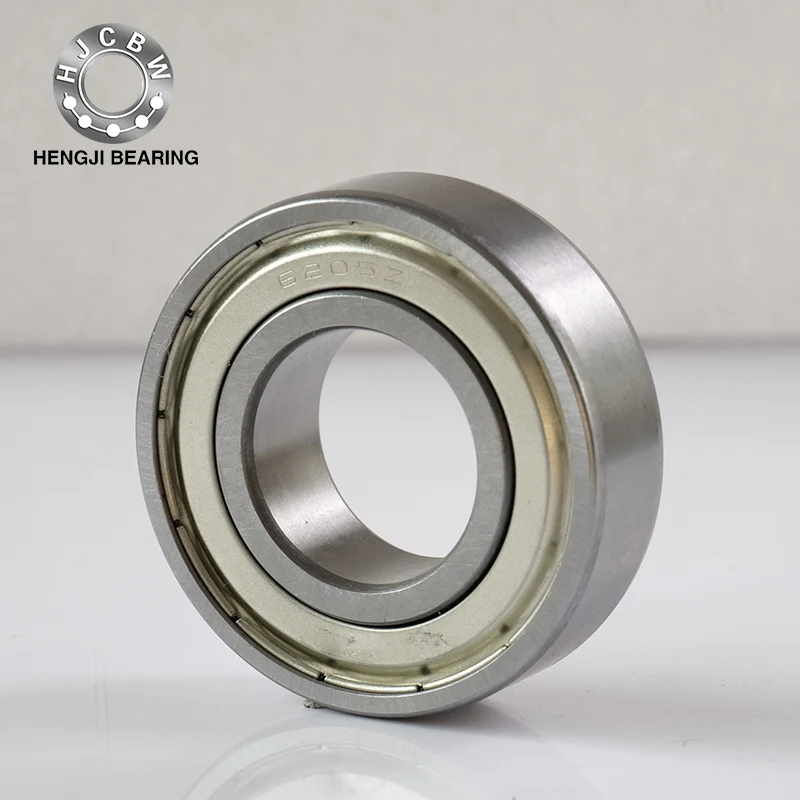

Dyp groove kulelager

Funksjoner:Dyp groove kulelagerer representative rullende lagre med et bredt spekter av bruksområder. De tåler radiale belastninger og toveis aksiale belastninger, og er egnet for applikasjoner som krever lav støy, høyhastighetsrotasjon og lav vibrasjon. Forseglede lagre med stålstøvdeksler eller gummipakninger er ferdigfylte med en passende mengde fett. Lager med å holde ringer eller flenser på de ytre ringene er enkle å lokalisere aksialt og installere i huset. Dimensjonene til lagre med høy belastning er de samme som for standardlager, men det er et fyllspor på de indre og ytre ringene, noe som øker antallet baller og den nominelle belastningen.

Hovedsakelig anvendelige bur: stålstempelbur (bølgeform, kronformet ... enkelt rad; s-formet ... dobbel rad), kobberlegering eller fenolharpiksskåret bur, syntetisk harpiksstøpte bur.

Hovedbruk: biler: bakhjul, girkasse og elektriske enhetskomponenter.

Elektrisk: Generelle motorer, husholdningsapparater.

Andre: Instrumenter, forbrenningsmotorer, byggemaskiner, jernbanekjøretøy, lasting og lossing av maskiner, landbruksmaskiner, forskjellige industrielle maskiner.

Vinkelkontakt kulelager

Funksjoner: Det er en kontaktvinkel mellom ringen og ballen. Standard kontaktvinkler er 15 °, 30 ° og 40 °. Jo mindre kontaktvinkel, desto mer bidrar til høyhastighetsrotasjon. Jo større kontaktvinkel, jo større er den aksiale belastningskapasiteten. Ensre-lagre tåler radiale belastninger og ensrettet aksiale belastninger. DB-kombinasjon, DF-kombinasjon og dobbeltrattlagre tåler radiale belastninger og toveis aksiale belastninger. DT -kombinasjon er egnet for anledninger der den ensrettede aksiale belastningen er stor og den nominelle belastningen til en enkelt lager er utilstrekkelig. Høyhastighets ACH-type lagre har en liten kulediameter og et stort antall baller. De brukes stort sett i maskinverktøyspindler. Vinkelkontaktkulelager er egnet for høyhastighets og høy presisjonsrotasjon. Strukturen er at to en-rads kantete kontaktkulelager kombinert på baksiden deler de indre og ytre ringene, som tåler radiale belastninger og toveis aksiale belastninger. Det er også forseglede typer uten å fylle sporlagrene.

Hovedsakelig anvendelige bur: Stålplate-stemplingsbur (skålformet ... enkelt rad; S-formet, kronformet ... dobbel rad), kobberlegering eller fenolharpiksskåret bur, syntetisk harpiksdannede bur.

Hovedbruk: Enkelt rad: Maskinverktøyspindler, høyfrekvente motorer, gassturbiner, sentrifugalseparatorer, småbiler foran hjul, differensielle pinionsjakter.

Dobbelt rad: Oljepumper, røtter, luftkompressorer, forskjellige overføringer, drivstoffinjeksjonspumper, utskriftsmaskiner.

Skyv kulelager

Funksjoner: Den består av en vaskemaskinformet Raceway-ring med en løpsbane, en ball og en burmontering. Raceway -ringen som samsvarer med skaftet kalles skaftringen, og løpsveien som matcher huset kalles seteringen. For toveis lagre blir midtringen matchet med akselen. Enveislageret tåler enveis aksiale belastninger, og toveis lageret tåler toveis aksiale belastninger (ingen av dem tåler radiale belastninger).

Hovedsakelig anvendelige bur: Stålplate Stemplingsbur, kobberlegering eller fenolharpiksskåret bur, syntetisk harpiksdannede bur.

Hovedbruk: Automobile Steering Pins, Machine Tool Spindles.
